用途與性能
礦用隔爆兼本質安全型交流變頻器(以下簡稱變頻器)是一種集數字式變頻調速變頻器及相關的散熱技術為一體的高新技術產品,且具有保護控制功能。該產品適用于交流50Hz、額定電壓1140(660)V的異步電動機重負荷軟起動、軟停車、運行過程速度控制、函數曲線運行控制,具有起動電流小、起動速度平穩、運行性能可靠、對電網沖擊小等優點,起動曲線可根據現場實際工況進行調整,從而減少起動時對設備的動張力。如用在帶式輸送機上還能降低對輸送帶強度的要求,以延長輸送機使用壽命,進而降低輸送機的初期投資。此外,變頻器具有在線控制功能,可根據電機的負荷變化,調整電機工作電源電壓和頻率,從而達到所需轉矩。具有明顯的節能效應,可實現經濟運行。隨著煤礦自動化程度的不斷提高,變頻器正以其節能、高效、安全、可靠的特點,逐漸成為今后煤礦電機設備調速控制的發展方向,并得以廣泛的應用。
本產品主要用于煤礦井下或露天礦山、港口碼頭、選煤廠、發電廠等大負荷惡劣環境中運輸設備的運行過程控制,即用于煤礦井下帶式輸送機、刮板運輸機、給煤機、水泵、油泵及絞車等設備的調速控制。
結構特點

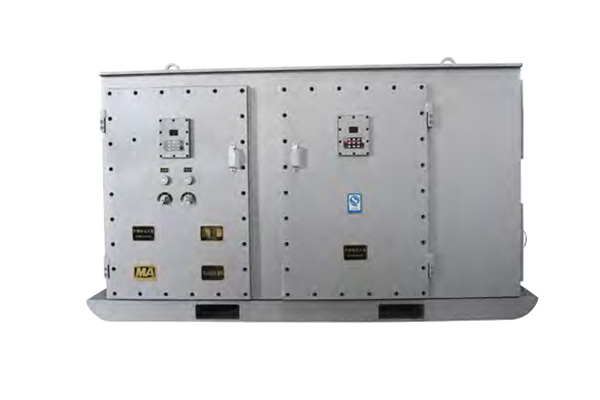

變頻器的隔爆箱外形為長方形,主要有主腔和接線腔兩部份,主腔內裝有一臺變頻器,繼電器等附件,顯示及按鍵操作部分安裝于前門。接線腔也分A接線腔、B接線腔和C接線腔,A、B接線腔內分別有3個主接線柱,輸入接線端子L1、L2、L3,輸出接線端子U、V、W, C接線腔用來外接遠控、多機聯動及信號輸入、輸出等。
規格型號
規格型號 | 額定功率(KW) | 額定電流(A) | 適配電機功率(KW) | 尺寸(長*寬*高) | 質量 |
電壓等級660V兩象限變頻器 | |||||
BPJ-132/660 | 132 | 145 | 110 | 1432*1018*1346 | 2200 |
BPJ-160/660 | 160 | 175 | 132 | 1432*1018*1346 | 2300 |
BPJ-250/660 | 250 | 275 | 200 | 1432*1018*1346 | 2300 |
BPJ-315/660 | 315 | 340 | 250 | 1432*1018*1346 | 2300 |
BPJ-400/660 | 400 | 420 | 355 | 1432*1018*1346 | 2500 |
電壓等級660V四象限變頻器 | |||||
BPJ-315/660K | 315 | 340 | 250 | 1401*978*1395 | 2500 |
BPJ-400/660K | 400 | 420 | 355 | 2249*1022*1346 | 3400 |
電壓等級1140兩象限變頻器 | |||||
BPJ-250/1140 | 250 | 160 | 200 | 1432*1018*1346 | 2300 |
BPJ-315/1140 | 315 | 200 | 250 | 1432*1018*1346 | 2500 |
BPJ-400/1140 | 400 | 260 | 355 | 1401*978*1395 | 2800 |
BPJ-500/1140 | 500 | 310 | 450 | 1401*978*1395 | 2800 |
BPJ-630/1140 | 630 | 360 | 560 | 1401*978*1395 | 3000 |
BPJ-710/1140 | 710 | 440 | 630 | 1401*978*1395 | 3000 |
電壓等級1140四象限變頻器 | |||||
BPJ-250/1140K | 250 | 160 | 200 | 1401*978*1395 | 2500 |
BPJ-315/1140K | 315 | 200 | 250 | 1401*978*1395 | 3000 |
BPJ-400/1140K | 400 | 260 | 355 | 2246*988*1545 | 3500 |
BPJ-500/1140K | 500 | 310 | 450 | 2246*988*1545 | 3800 |
BPJ-630/1140K | 630 | 360 | 560 | 2246*988*1545 | 3800 |
BPJ-710/1140K | 710 | 440 | 630 | 2246*988*1545 | 3800 |
